ThinkPad有線トラックポイントキーボード（0B47208）のFnキーとCtrlキーの入れ替え方法
概要
- ThinkPad有線トラックポイント日本語キーボード0B47208（KU-1255）のFnキーとCtrlキーの入れ替え方法
- ファームウェアを書き換えることで、キーボード内部でキーを変換する
- ファームウェア書き換え用のGUIを作ったので、その簡易解説
- Bluetooth接続バージョンの後継機ThinkPad トラックポイント キーボード IIには適用できないので注意
手順
以下の手順は旧バージョン用（ver 0.5.0以前）。 現行バージョンは以下のQiita記事を参照: https://qiita.com/plotter/items/4eec54eaf3f8fc5e74a0
（旧バージョン用の手順）
- Lenovo公式サイトから、ファームウェア（
tp_compact_usb_kb_with_trackpoint_fw.exe）をダウンロード - GitHubのダウンロードページから、ファームウェア書き換えツールをダウンロード
- 2を解凍して、中にある
ku1255-fw-remapper.exeを起動

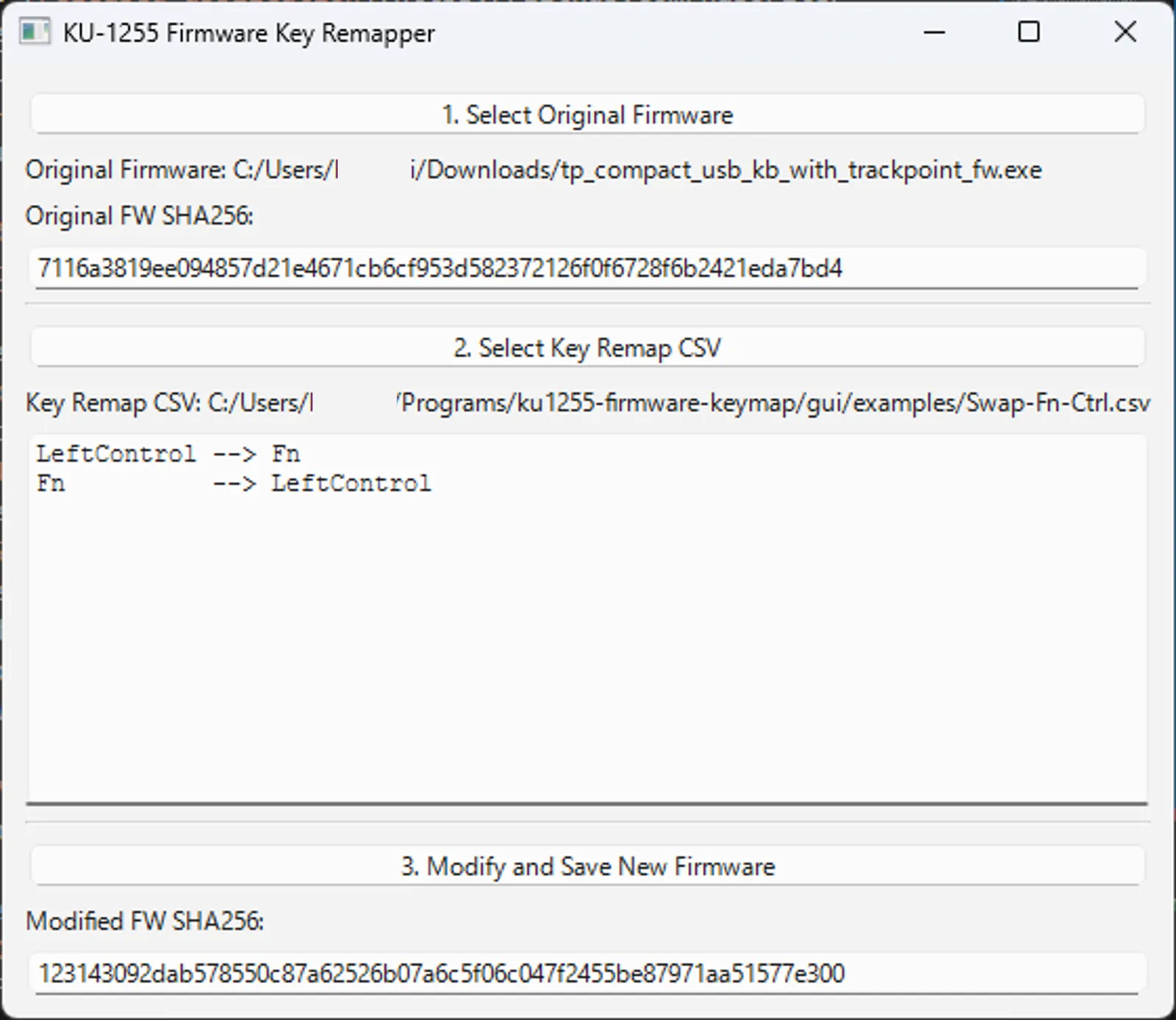

Keymap tool GUI overview
- 「1. Select Original Firmware」 をクリックして、1.でダウンロードした公式ファームウェアを指定。”Original SHA256: “の欄に
7116a3819ee094857d21e4671cb6cf953d582372126f0f6728f6b2421eda7bd4と表示されていることを確認 - 「2. Select Key Remap csv」をクリックして、3.で解凍したフォルダ内にあるexamplesフォルダの中にある
Swap-Fn-Ctrl.csvを選択 - 「3. Modify and Save New Firmware」を押して、変換後のファームウェアに名前を付けて保存。”Modified SHA256: “の欄に
123143092dab578550c87a62526b07a6c5f06c047f2455be87971aa51577e300と表示されていることを確認 - ThinkpadキーボードをUSBに接続
- 変換後のexeを実行して、ファームウェアを更新する
- ThinkpadキーボードをUSBから一度抜き、再度差す
以上の手順でFnと左Ctrlが入れ替わる。
その他
設定CSVを編集すれば、任意のキーの入れ替え等が可能。私はFn-Ctrl入れ替えの他に
- 変換キーと無変換キーにIME ON / OFFを割り当て（MacOS風）
- 矢印キーと誤打しやすいPageUpとPgDownを無効化
している。詳しくはGitHubのREADMEを参照。
もし質問などあれば、GitHubのissueから質問して頂ければ幸いです（日本語 or 英語、どちらでもok）。
過去のコメント
旧ブログ（WordPress）でいただいたコメントです。
ANSI配列のThinkPad有線キーボードで活用させてもらっています。 以下の症状について、知見あればアドバイスほしいです。 このファームウェアやPC上でキーイベントを置き換えるタイプのソフトでCapsLockをCtrlに置き換えた前提での話なんですが、 アプリのショートカットなどに利用するキーコンボで、 Shift+Ctrl(CapsLock)+[1 or 3]は認識されるけど、 Shift+Ctrl(CapsLock)+2 や Ctrl(CapsLock)+2 が認識されない現象に困っています。 この挙動がThinkpadキーボードのハード側の仕様なのかって知ってたりしますか？ なお元のCtrlキーを使うとShift+Ctrl+2もCtrl+2も正しく認識されます
コメントありがとうございます。 >Shift+Ctrl(CapsLock)+2 や Ctrl(CapsLock)+2が認識されない これはキーボードのハード側の仕様ですね。 いわゆる「Nキーロールオーバー」対応のキーボードで無い限り、3キー以上になると同時押しが不可能な組み合わせが必ず発生します。 私の以下の投稿をご覧いただければ幸いです。 https://github.com/lentinj/tp-compact-keyboard/issues/32#issuecomment-3040501846 ↑に添付した表において、3つのキーを選んだ時に、「行・列ともに他の2キーと重複する」キーが発生してしまう時、3番目に押したキーが認識されなくなります。 これは、物理的な電気配線上の制約ですので、「CapsLockの位置にあるキー」と「Left Shiftの位置にあるキー」と「2の位置にあるキー」は、配線に手を加えない限りは絶対に同時に発火させられない、ということです。 Thinkpadキーボードに限らず、一般的な「Nキーロールオーバー非対応」のキーボードには必ずこのような電気配線上の制約があります。
......と思いましたが、Shiftキーの列にはほとんどキーがアサインされていないので、これを上手く使えば3キー同時押し可能な組み合わせを増やせることに気づきました（3キー押した時に、上表の中で残り一つの頂点に相当するキーが未アサインになる場合は一意に特定できる）。ファームウェアの大幅な改造が必要ですが、工夫できる余地はあると思います。 >Ctrl(CapsLock)+2 が認識されない 誤読していてすみませんが、これは認識されるはずです（私も普段使っているcombination key）。
検証してみたところ、うまく行ったので、ku1255-firmware-modifierの新バージョンをリリースしました。 https://github.com/haborite/ku1255-firmware-modifier/releases/tag/v0.9.0 こちらで作ったファームウェアを適用することで、それらのコンビネーションキーが使えるようになります。
インストールして手元で動作確認できました！ すごい！！！！！本当にありがとうございます！！日常的に使うコンビネーションだったので、めちゃくちゃ嬉しいです。 指摘の通り、前のファームウェアで"Ctrl(CapsLock)+2"は動いていました。簡略化して伝えようと推敲した末に削りすぎてました。 実際に使えないと気づいたのは、 "Alt+Shift+Ctrl(CapsLock)+2" "Shift+Ctrl(CapsLock)+2" この２つでしたが、v0.9.0でバッチリ使えるようになりました。 ハードの制約かなーと思いつつ、インストールするときにREADMEの"Limitation of combination keys"の項目まで読まなかった結果こちらにコメントしたのですが、まさか解決方法が見つかるとは。 正直キーの特定ロジックの実態がいまいちつかめていませんが、GitHub上のCommitを追って理解してみようと思います。 > https://github.com/lentinj/tp-compact-keyboard/issues/32#issuecomment-3687692311 別の方も書いていますが、GitHub Sponsorsなどサポートする手段があれば協力させてもらいます。 ありがとうございました！
私のコミットはかなり汚いので、たぶんそこから辿るのは難しいと思います。Qiitaに簡単な解説がありますので、もしご興味があればそちらを参照頂ければと思います。 https://qiita.com/plotter/items/76e828bd9714492a29cc
